ＤＦＤの４つのモデル

ＤＦＤの４つのモデルは、次の通りです

• �@現行物理モデル・・・現状のままをＤＦＤで表現します。


• �A現行論理モデル・・・現行物理ＤＦＤから「物理的なこと」「恣意的もの」「不要な もの」を除外して、現状の「真の姿」をＤＦＤで表現します。データについては、デ− タディクショナリの作成やＩＯ関連図を作成して、必要なデータを抽出します。その上 で「正規化」を行います。


• �B将来論理モデル・・・システム化したい要件を加味して「あるべき姿」を設計し、］ ＤＦＤで表現します。この場合コンピュータは前提ですが、どう業務をコンピュータに 実装するかは決定していません。業務をまず確定します。勿論データについては「正規 化」を行います。


• �C将来物理モデル・・・将来のあるべき業務をコンピュータにどう実装するかをＤＦＤ で表現します。

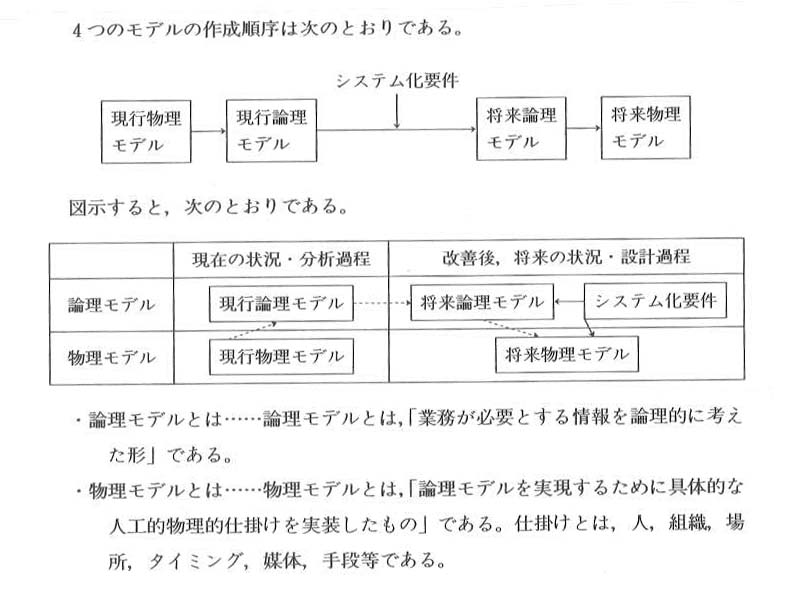

これらのモデルは、順番に作成します

現行論理モデルと将来論理モデルの間に「システム化要件」を検討し、
それを加味して将来論理モデルを作成します

現行論理モデルと将来論理モデルでは、データ構造の正規化を行います

これら４つのモデルを必ずしもすべて作成する必要はありません

・現状がよく理解されている場合は、現行物理モデルか、現行論理モデルの作成を省略します



                                                                                以上
